Produktinformationen:

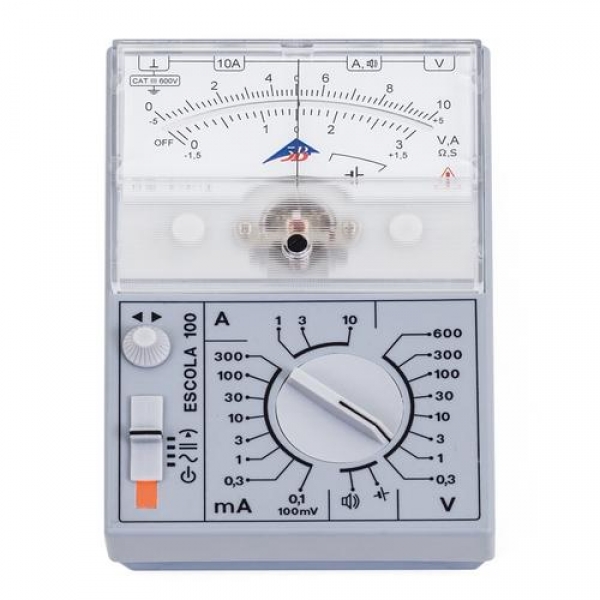

Im Unterschied zum ESCOLA 30 (Artikel-Nr. 1013526; max. 3A AC/DC, max. 30 V AC/DC) erlaubt das ESCOLA 100 Strom- und Spannungsmessung für Gleich- und Wechselgrößen bis 10 A AC/DC bzw. 600 V AC/DC. Messungen mit mittiger Zeigerlage für Gleichgrößen und Messungen zur akustischen Durchgangsprüfung sind ebenfalls möglich. Wechselgrößen können bis zu einer Signalfrequenz von über 40 kHz erfasst werden.
Sämtliche Messbereiche werden mit einem Drehschalter eingestellt. Beim Umschalten zwischen den Messbereichen werden angeschlossene Stromkreise nicht unterbrochen. Daher können Messungen z.B. an Spannungswandlern ohne Induktionsstöße durchgeführt werden. Widerstände R, Leitwerte G bzw. Impedanzen Z und Admittanzen Y lassen sich dank unterbrechungsfreiem Umschalten zwischen Strom- und Spannungsmessung ohne Umstecken der Messleitungen leicht als Quotienten ermitteln.
Die Verwendung eines robusten Kernmagnetmesswerks und eines schlagfesten Gehäuses erlaubt den Betrieb auch unter stark beanspruchenden Bedingungen. Daher ist das Gerät für den Schulunterricht sowie für Hochschulpraktika geeignet.

Mehr Schutz in Unterricht, Ausbildung und Hochschulpraktika:
Das Gerät ist durch Schmelzsicherungen abgesichert und zugelassen für Messungen an der Gebäudeinstallation (CAT III), also z.B. an Verteilern. Die Strommessbereiche sind dauerhaft überlastfest bis 10 A. Eine großzügige Absicherung aller Strommessbereiche mit zusätzlichem Halbleiterschutz beugt in vielen Fällen einem unbeabsichtigten Auslösen der Schmelzsicherung vor.
Das Analog-Multimeter ESCOLA 100 entspricht den Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte nach DIN EN 61010-1, Schutzklasse 2 und der Messkategorie CAT III bis 600 V.
Bei bestimmungsgemäßem Gebrauch ist der sichere Betrieb des Gerätes gewährleistet. Die Sicherheit ist jedoch nicht garantiert, wenn das Gerät unsachgemäß bedient oder unachtsam behandelt wird. Es wird daher dringend empfohlen, sich vor dem Erstgebrauch über die Sicherheitshinweise in der Bedienungsanleitung zu informieren.

Technische Daten:

Anzeige:
Skalen:     0 … 10, linear, 0 … 3, linear
Typ:     Spiegelskala
Skalenlänge:     80 mm
Zeigerausschlag:     0…90°
Elektrische Nullpunktverschiebung: in allen DC-Bereichen

Messgrößen:
Spannungsbereiche:     0,1 / 0,3 / 1 / 3 / 10 / 30 / 100 / 300 / 600 V (AC/DC)
Eingangswiderstand:     1 MΩ (AC/DC)
Strombereiche:     0,1 / 0,3 / 1 / 3 / 10 / 30 / 100 / 300 mA (AC/DC) 1 / 3 / 10 A (AC/DC)
Spannungsabfall bei Strommessung:     ca. 100 mV (AC/DC)

Genauigkeit (bei Referenzbedingungen):
Gleichgrößen:     Klasse 2
Gleichgrößen bei Nullpunktverschiebung:     Klasse 5
Wechselgrößen:     Klasse 3

Allgemeine Daten:
Stoßprüfung:     max. 147 m/s²
Anschlüsse:     4-mm-Sicherheitsbuchsen
Abmessungen:     ca. 100 mm x 150 mm x 50 mm
Masse:     ca. 300 g
Messgerätekategorie:     CAT III: 600 V (DIN EN 61010-1:2010, 61010-2-033:2012)

* * *
