Drehpendel nach Pohl

Versandkostenfreie Lieferung!

Versuchsthemen:

• Freie Drehschwingungen bei verschiedenen Dämpfungen (Schwingfall mit mäßiger Dämpfung, aperiodische Schwingung und aperiodischer Grenzfall)
• Erzwungene Schwingungen und deren Resonanzkurven bei verschiedenen Dämpfungen
• Phasenverschiebung zwischen Erreger und Resonator im Resonanzfall
• Chaotische Drehschwingungen

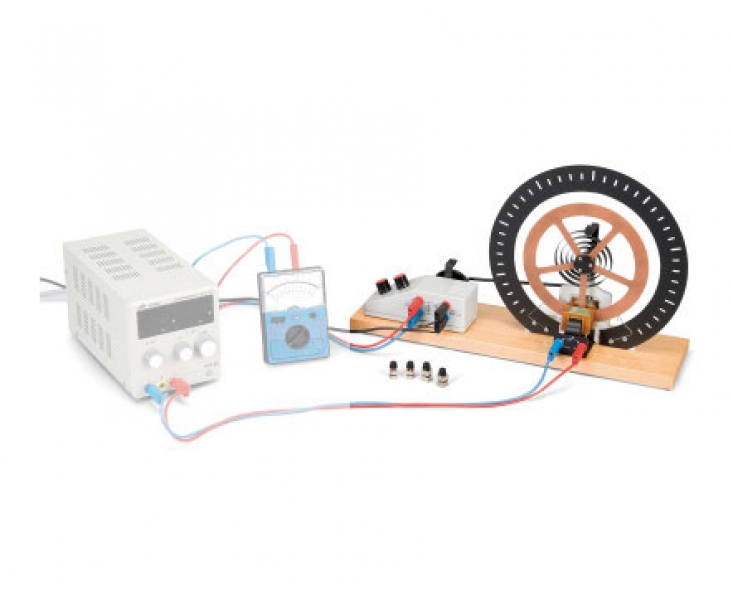

Drehpendel zur Untersuchung von freien, erzwungenen und chaotischen Schwingungen bei verschiedenen Dämpfungen. Mit geschlitztem Skalenring und Zeigern an Resonator und Erreger. Einschließlich Elektromotor, auf Grundplatte montiert.
Das schwingende System besteht aus einem kugelgelagerten Kupferrad, das über eine Spiralfeder mit dem Erregergestänge verbunden ist. Zur Anregung erzwungener Schwingungen ist ein Elektromotor, dessen Drehzahl grob und fein eingestellt werden kann, über einen Exzenter angekoppelt. Für die Dämpfung wird eine elektromagnetische Wirbelstrombremse verwendet.
Das Gerät kann in der Demonstration auch in Schattenprojektion eingesetzt werden.

Eigenfrequenz: ca. 0,5 Hz.
Erregerfrequenz: 0 bis 1,3 Hz (stufenlos einstellbar)
Anschlüsse: 4-mm-Sicherheitsbuchsen
Motor: max. 24 V AC/DC, 0,7 A
Wirbelstrombremse: 0 bis 2 A DC, 20 V
Skalenring: 300 mm Ø
Abmessungen: 400x140x270 mm³
Masse: 4 kg

Zusätzlich erforderlich:

• DC-Netzgerät 0-20 V, 0-5 A (230 V, 50/60 Hz) (Artikelnummer: 1003312)
• Stoppuhr (z.B. Artikelnummer: 1003369)
• Steckernetzgerät 24 V, 0,7 A (230 V, 50/60 Hz) (Artikelnummer: 1000681)
