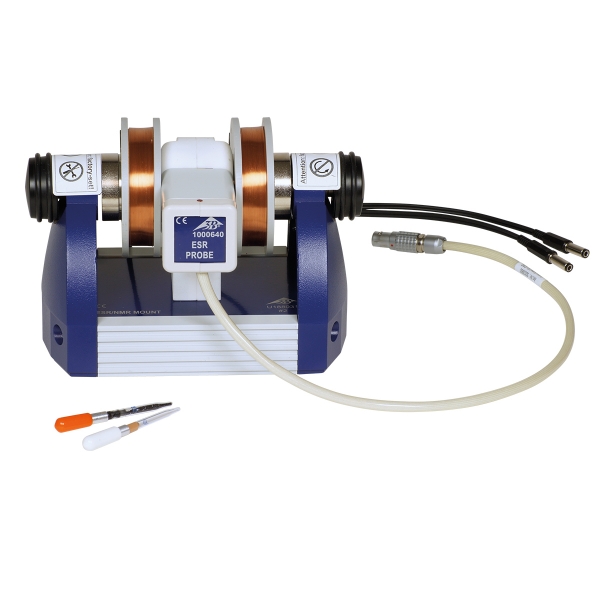

Komplett montiertes und justiertes ESR-Modul, sofort Einsatzbereit zur Untersuchung der Elektronenspinresonanz an z.B. DPPH.
Das Modul vereint sämtliche erforderlichen Komponenten wie ESR-Messkopf, Montageringe, Montagezylinder, Basissockel, Helmholtz-Spulenpaar.
Außerdem sind eine DPPH-Probe und eine ungefüllte Vergleichsprobe im Lieferumfang enthalten.
Die Beobachtung der Resonanzen erfolgt durch hochfrequenzinduzierte Übergänge bei Veränderung des externen Magnetfeldes.
Die Resonanzabsorptionskurven können mit einem einfachen Zweikanal-Oszilloskop dargestellt werden (Oszilloskop nicht im Lieferumfang enthalten).
Folgende Themen werden mit dem ESR-Module abgebildet:
• Resonanzabsorption eines HF-Schwingkreises
• Abhängigkeit der Resonanzfrequenz vom Magnetfeld
• Linienbreite
• Elektronenspin
• Magnetisches Moment des Elektrons
• Bestimmung des Elektronen-g-Faktors
Technische Daten:
Magnetspulen:
| Windungen: |
je 500 |
| Magnetische Flussdichte: |
0 − 3,37 mT |
| Anschluss: |
Hohlstecker |
| Abmessungen: |
ca. je 20 mm x 74 mm Ø |
| Masse: |
ca. je 0,2 kg |
| Messkopf: |
|
| Anschluss: |
vierpoliger Lemo-Stecker |
Zur Ansteuerung des Moduls ist eine Steuerungs-Einheit erforderlich die separat bestellt werden muss und in zwei Versionen erhältlich ist:
Steuerungseinheit 230V (inklusive Netzadapter): 1022700
Steuerungseinheit 115V (inklusive Netzadapter): 1022702
Das ESR-Modul ist zur Verwendung in Verbindung mit der ESR/NMR-Steuereinheit (1022700 bzw. 1022702) zur Untersuchung der Elektronenspinresonanz in DPPH vorgesehen.
Das Set besteht aus dem werkseitig eingestellten Grundgerät mit den beiden Magnetspulen, der ESR-Sonde mit Hochfrequenzspule, einer DPPH-Probe und einer leeren Vergleichsprobe.
Ein Messbericht wird mit jedem ESR-Modul geliefert.
Mitgelieferte Ausrüstung:
1 Basiseinheit mit montiertem Magnetspulenpaar
1 ESR-Sonde
1 Vergleichsmuster
1 DPPH-Probe
1 MessberichtTechnische Daten
Technische Daten:
Frequenzbereich: ca. 38 - 75 MHz
Sondenanschluss: 4-poliger Lemo-Stecker
Probendurchmesser: 4,5 mm
Abstand Probeneinlass zur Mitte
der Messkammer ca. 26 mm
Magnetische Spulen
Spulen: je 500 Stück
Magnetisch
Flussdichte: 0 - 3,67 mT
Steckverbinder: Koaxialstecker
5,5 x 25 mm
Abmessungen: ca. 175x125x125mm3
Gewicht: ca. 2,25 kg
Zusätzlich erforderliche Ausrüstung:
1 ESR/NMR-Steuereinheit (230 V, 50/60 Hz) 1022700
oder
1 ESR/NMR-Steuereinheit (115 V, 50/60 Hz) 1022702
1 Digital-Oszilloskop, 2x 30 MHz 1020910
oder
1 PC-Oszilloskop 2x 25 MHz 1020857
2 HF-Kabel 1002746
