ESR und NMR ESR-NMR Steuerkonsole (230 V, 50/60 Hz)

Versandkostenfreie Lieferung!

Die Beobachtung der Resonanzen erfolgt durch hochfrequenzinduzierte Übergänge bei Veränderung des externen Magnetfeldes.

Die Resonanzabsorptionskurven können mit einem einfachen Zweikanal-Oszilloskop oder mit dem WiLab dargestellt werden.

Themen:

• Resonanzabsorption eines HF-Schwingkreises
• Abhängigkeit der Resonanzfrequenz vom Magnetfeld
• Linienbreite
• Elektronenspin
• Magnetisches Moment des Elektrons
• Bestimmung des Elektronen-g-Faktors
• Protonenspin
• Magnetisches Moment des Protons und des Kerns
• Bestimmung des Kern-g-Faktors
• Kernspintomographie

Die Steuerkonsole ist zum Betrieb des ESR-Modules (1022705)  zur Untersuchung der Elektronenspinresonanz (ESR) am ungepaarten Elektron von DPPH- (Diphenyl-Picryl-Hydrazyl-) Molekülen erforderlich. Sie ist auch für das NMR-Modul (1022706) zur Untersuchung der kernmagnetischen Resonanz (NMR) an Glycerin, Polystyrol und Teflon notwendig.

Die Steuerkonsole liefert die Steuer- und Versorgungsspannungen für das ESR- oder NMR Modul, bereitet das Messsignal zur Darstellung mit einem Oszilloskop auf und zeigt die Frequenz des HF-Signals an.

Technische Daten:

Anschluss Messköpfe:     Vierpolige Lemobuchse
Anschluss Spulenpaar:     Sägezahn-Stromquelle 0 − 250 mA, 50 ms, Hohlbuchsenpaar
Magnetfeldausgang:     proportional zum Spulenstrom, 0 bis 1 V, BNC-Buchse
Signalausgang:     Resonanzsignal, 0 bis 1 V, BNC-Buchse
Frequenzbereich:     ca. 45 bis 75 MHz (ESR)       ca. 10 bis 15 MHz (NMR)
Abmessungen:     ca. 170x105x45 mm³
Masse:     ca. 0,5 kg

Lieferumfang:

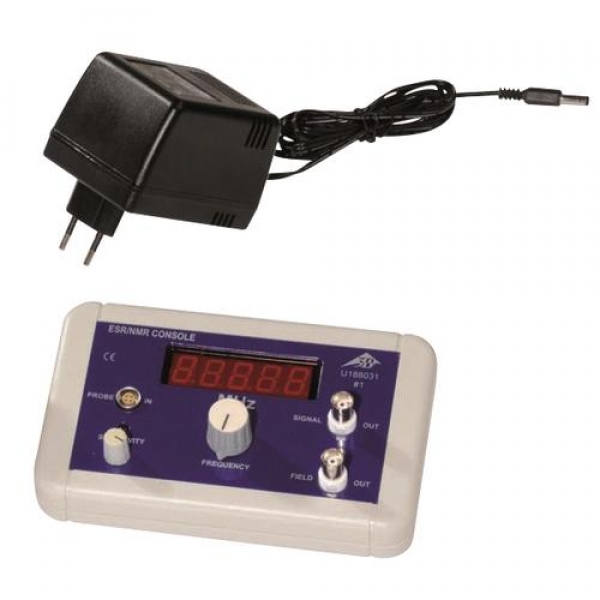

1 Steuerungseinheit (kompatibel zum ESR- und NMR-Modul), 12 V AC (230 V, 50/60 Hz)

Die Steuerkonsole liefert Steuer- und Versorgungsspannungen für die verwendete Prüfspitze und für das Spulenpaar. Es liefert auch ein geeignetes Signal für ein Oszilloskop und zeigt den Wert des Hochfrequenzsignals in Hertz an.

Allgemeine Daten:

• Stromversorgung: Steckernetzteil 12 V AC, 2,0 A, koaxialer Stromanschluss 5,5 x 2,5 mm, Kabellänge: 2m
• Betriebstemperatur: 5 °C bis 40 °C
• Maximum relativ Feuchtigkeit: 80 %.


Elektromagnetische Verträglichkeit:

• Emission: EN 55011:2009
• Immunität: DE 61326-1:2013


Elektrische Sicherheit:
Sicherheitsvorschriften:
                            DIN EN 61010-1
                            DIN EN 61558-2-6
Transformator: Sicherheitstransformator nach DIN EN 61558-2-6
Geräteklasse: 2
Verschmutzungsgrad: 2
Art des Schutzes: IP20


Zusätzlich benötigte Ausrüstung:
1 ESR-Modul 1022705
oder
1 NMR-Modul 1022706
1 Digital-Oszilloskop, 2x30 MHz 1020910
oder
1 PC-Oszilloskop, 2x 25 MHz 1020857
2 Hochfrequenzkabel 1002746
