Elektronenbeugungsröhre D

Versandkostenfreie Lieferung!

Experimente mit der Elektronenbeugungsröhre D decken folgende Themenfelder der Atom- und Festkörperphysik ab:

Nachweis der Wellennatur von Elektronen

Bestimmung der von der Anodenspannung abhängigen Wellenlänge von Elektronen

Debye-Scherrer-Beugung

Bestätigung der de-Broglie’schen Hypothese

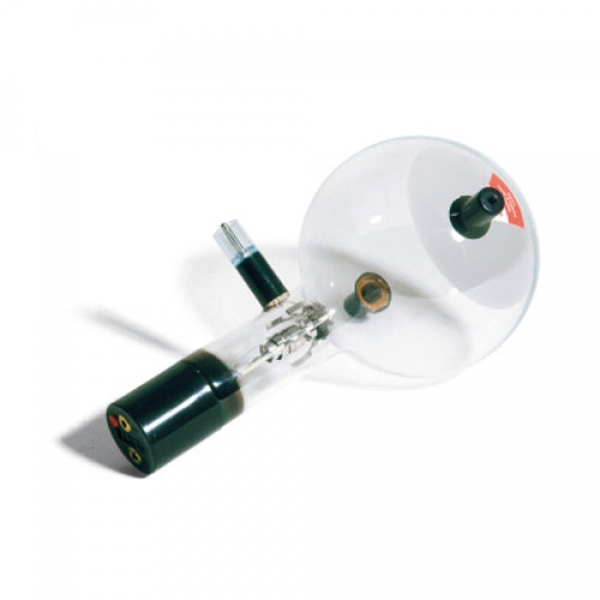

Die Elektronenbeugungsröhre ist eine Hochvakuum-Röhre mit einer Elektronenkanone, bestehend aus einem Heizfaden aus reinem Wolfram und einer zylinderförmigen Anode, in einer durchsichtigen, evakuierten Glaskugel.

Aus den von der Glühkathode emittierten Elektronen wird durch eine Lochblende ein schmales Strahlenbündel ausgeschnitten und durch ein elektronenoptisches System fokussiert.

3bscientific R

1.172,52 EUR
incl. 19 % MwSt.
985,31 EUR
exkl. 19 % MwSt.
exkl.Versandkosten
Sperrgut-Zuschlag: 0,00

Stück

Lieferzeit: Herstellerlieferung n. Absprache

Art.Nr.: 1013885

Gewicht: 2.00 Kg

als Alternative:

Satz Experimentierkabel für Röhrenexperimente
111,86 EUR
incl. 19 % MwSt.
94,00 EUR
exkl. 19 % MwSt.
exkl.Versandkosten

Dieses scharf begrenzte, monochromatische Strahlenbündel geht durch ein an der „Mündung“ der Elektronenkanone befindliches feines Nickeldrahtgeflecht, das mit einer polykristallinen Graphitfolie belegt ist und als Beugungsgitter wirkt.

Auf dem Fluoreszenzschirm ist das Beugungsbild als zwei konzentrische Ringe um den ungebeugten Elektronenstrahl sichtbar.

Ein Magnet ist Bestandteil des Lieferumfangs.

Er ermöglicht eine Richtungsänderung des Elektronenstrahls, die notwendig wird, wenn er auf eine fertigungsbedingte oder durch Verglühen entstandene Fehlstelle des Graphitgitters trifft.

Technische Daten:

Heizspannung U_F: max. 6,3 V AC/DC

Anodenspannung U_A: 0 – 5000 V DC

Anodenstrom I_A: typ. 150 µA bei U_A = 4000 V

Gitterkonstanten von Graphit: d₁₀ = 0,213 nm; d₁₁ = 0,123 nm

Abstand Graphitgitter/Fluoreszenzschirm: ca. 125 ± 2 mm

Fluoreszenzschirm: ca. 100 mm Ø

Glaskolben: ca. 130 mm Ø

Gesamtlänge: ca. 260 mm

Heizspannung U_F: max. 6,3 V AC/DC

Anodenspannung U_A: 0 – 5000 V DC

Anodenstrom I_A: typ. 150 µA bei U_A = 4000 V

Gitterkonstanten von Graphit: d₁₀ = 0,213 nm; d₁₁ = 0,123 nm

Abstand Graphitgitter/Fluoreszenzschirm: ca. 125 ± 2 mm

Fluoreszenzschirm: ca. 100 mm Ø

Glaskolben: ca. 130 mm Ø

Gesamtlänge: ca. 260 mm

zusätzlich erforderlich:

Hochspannungsnetzgerät, 5 kV (230 V, 50/60 Hz) (Artikelnummer: 1003310)

Röhrenhalter D (Artikelnummer: 1008507)

Satz Experimentierkabel für Röhrenexperimente (Artikelnummer: 1002847)
