Gerätesatz Arm Phantom (Set mit Doppler-Sonde und Liquid)

Versandkostenfreie Lieferung!

Serie: 3B Scientific Lehrmittel auf Lehrmittel-XXL.de - Gerätesatz Arm Phantom (Set mit Doppler-Sonde und Liquid)

Dieses realistische Modell eines menschlichen Armes ermöglicht eine Einführung in die Methoden der Ultraschall-Doppler-Diagnostik.

Diese Methoden verlangen ein hohes Maß an Wissen über die Doppler-Sonografie und deren Ergebnisse.

Mit dem Armmodell ist es möglich, grundlegende Prinzipien und Wirkungsweisen der Methoden zu demonstrieren.

Im Armmodell sind verschiedene Gefäße und eine Stenose integriert.

Zusammen mit der Zentrifugalpumpe MultiFlow (optional) lassen sich eine Reihe von Experimenten am Arm durchführen.

In diesen Experimenten können die Studenten typische Spektren von kontinuierlichem oder pulsierendem Blutfluss messen.

Mit Hilfe der gemessenen Kurven lassen sich der Fluss-, der Puls- und der Widerstandsindex berechnen.

Zusätzliche Messungen sind die Bestimmung der durchschnittlichen und maximalen Flussgeschwindigkeit innerhalb eines Strömungsprofiles.

Im Bereich der Stenose lassen sich die erhöhten Flussanteile in positiver und negativer Richtung vor und nach der Gefäßverengung erkennen.

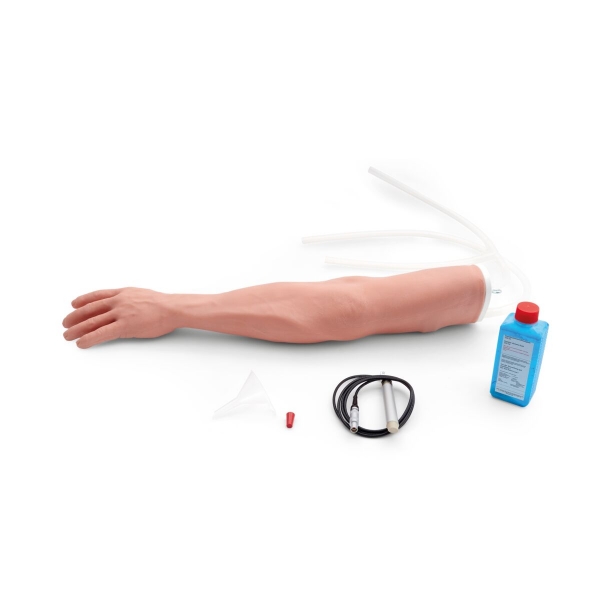

Der Gerätesatz Armphantom wird mit Anschlussschläuchen, Fülltrichter und Doppler-Flüssigkeit (250 ml) sowie Doppler-Sonde geliefert.

Die Ultraschall-Doppler-Sonde mit einer Frequenz von 2 MHz wurde speziell für Messungen am Armmodell entwickelt.

Die Stiftform und die kleine Schallfläche erlauben eine einfache Handhabung und führen zu einer ausreichenden lokalen Auflösung.

Die Vorlaufstrecke mit einem Winkel von 30° ist verantwortlich für einen konstanten Dopplerwinkel und eine ausreichende Frequenzverschiebung.

So können quantitative Messungen zur Bestimmung der Flussgeschwindigkeit durchgeführt werden.

Technische Daten

• Frequenz: 2 MHz
• Maße: L = 200 mm, D = 15 mm
• Kabellänge: ca. 1 m
• Haut und Schläuche aus Silikon
