Grundlagen Experimentierboard (230 V, 50/60 Hz)

Versandkostenfreie Lieferung!

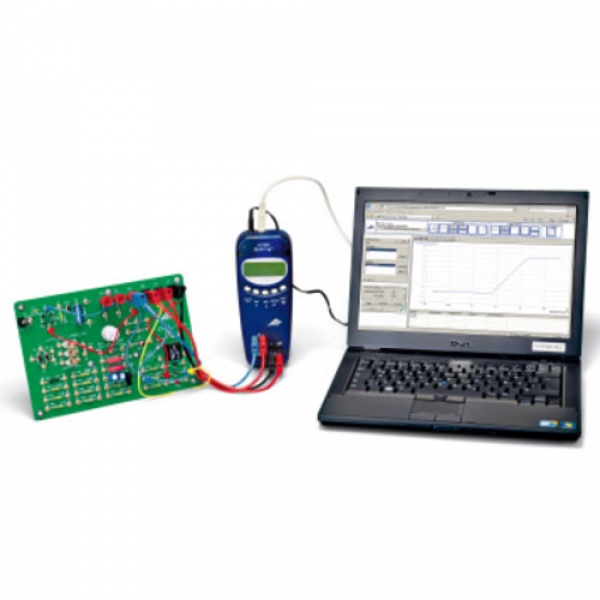

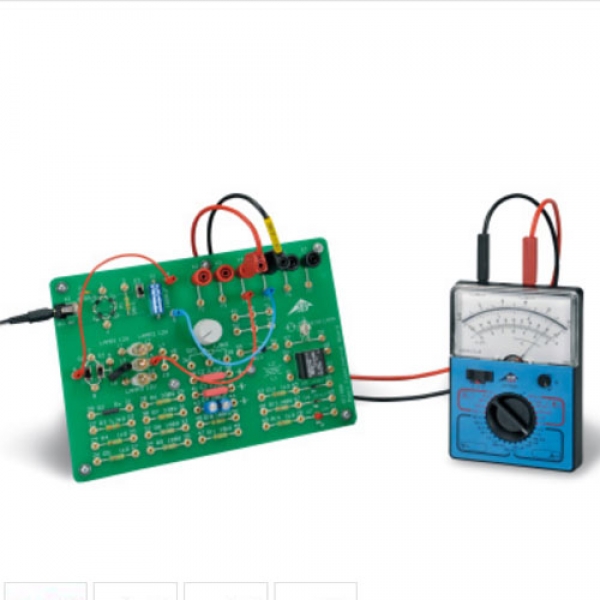

Experimentierboard mit grundlegenden Schaltungen der Elektrik und Elektronik: Bauteile-Kunde, Ohmsches und Kirchhoff'sches Gesetz, Rheostat- und Potentiometerschaltungen, Wechselschaltung, Auf- und Entladekurve eines Kondensators, Induktivität im Gleich- und Wechselstromkreis. Einfache Halbleiterschaltungen zur Ermittlung von Diodenkennlinien; Gleichrichterschaltungen, Siebfaktoren.

Lehrthemen:

• Ohm’sches Gesetz
• Parallelschaltung von Widerständen
• Reihenschaltung von Widerständen
• Unbekannter Widerstand
• Potentiometer
• Unbelasteter Spannungsteiler
• Belasteter Spannungsteiler
• Entladung eines Kondensators
• Brückengleichrichter
• Einweggleichrichter
• Kennlinie einer Glühlampe
• Kennlinie einer LED
• Kennlinie einer Siliziumdiode
• Kennlinie einer Z-Diode
• LC-Parallelschwingkreis
• LC-Serienschwingkreis
• RLC-Serienschwingkreis

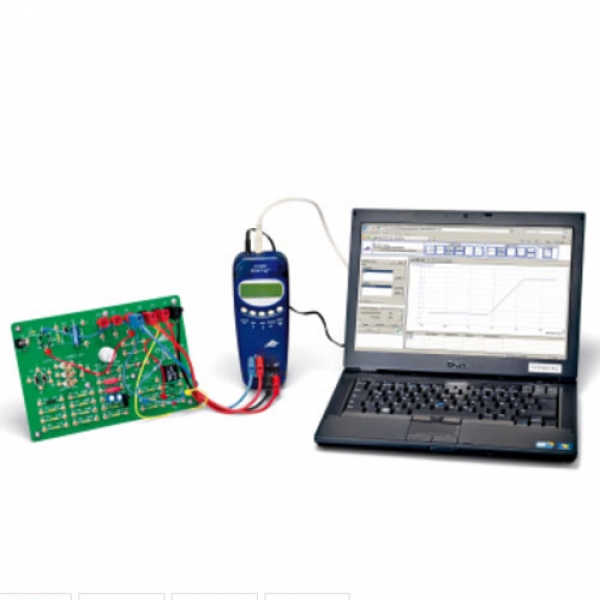

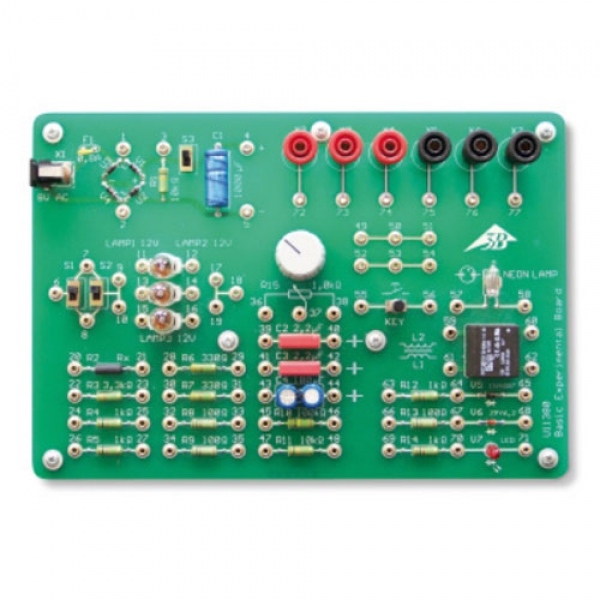

Das Board enthält
13 Widerstände, 0,5 W im Bereich von 100 Ω bis 100 kΩ
1 Potenziometer 1 kΩ
3 Glühlampen 12 V
2 Schiebeschalter
5 Kondensatoren (2 x 2,2 µF, 1 x 100 µF (bipolar), 1 x 1000 µF),
5 1 A-Gleichrichterdioden,
1 Z-Diode,
1 rote Leuchtdiode
1 Neon-Glimmlampe
1 Transformator 12 V

Die Verbindung der Bauteile untereinander geschieht über 2-mm-Buchsen mit Brückensteckern und Experimentierkabeln. Für den Anschluss von 4-mm-Experimentierkabeln stehen sechs 2-mm-/4-mm-Übergänge mit Sicherheitsbuchsen zur Verfügung.

Einschließlich 10 Brückensteckern und 10 Kabeln (5 rote und 5 blaue) mit 2-mm-Steckern, 20 cm lang sowie Steckernetzgerät 8 V AC / 500 mA.

Abmessungen: 233x160 mm²
