Lade- und Entladungsgerät (230 V, 50/60 Hz)

Versandkostenfreie Lieferung!

Komplettgerät zur punktweisen Aufzeichnung der Lade- und Entladekurven von Kondensatoren. Inklusive Steckernetzgerät 12 V AC.

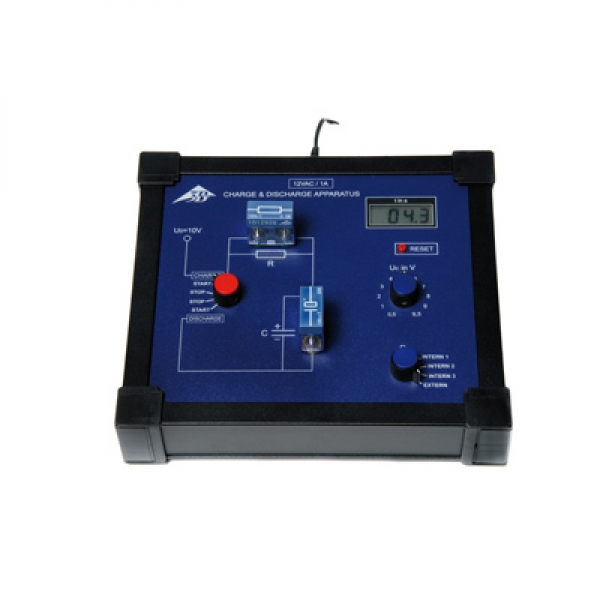

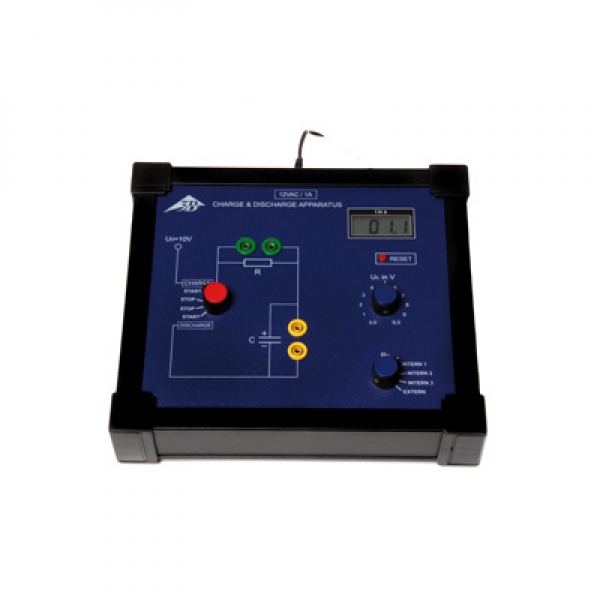

Das Lade und Entladegerät besteht aus drei Einheiten in einem Gehäuse: einem Spannungskomparator, einem Digitalzähler und drei Widerstand-Kondensator-Paaren.
Der Komparator vergleicht die Lade- bzw. Entladespannung mit einer Vergleichsspannung, die in 11 Schritten bis 10 V vorgewählt werden kann.

Der Digitalzähler zeigt die Lade- bzw. Entladezeit des Kondensators an, sobald die eingestellte Vergleichsspannung erreicht ist. Zusätzlich stehen Buchsenpaare zum Anschluss eines externen Widerstands und eines externen Kondensators zur Verfügung.


Interner Kondensator: 2067 μF

Interne Widerstände: 2,2 kΩ, 5,1 kΩ, 10 kΩ

Digitalzähler: 4-stellig, quarzgesteuert

Maximalwert: 200 s

Auflösung: 100 ms

Stromversorgung: über Steckernetzgerät 12 V AC, 2000 mA

Abmessungen: ca. 260 x 220 x 55 mm³

Masse: ca. 1700 g, inklusive Steckernetzgerät


Themen

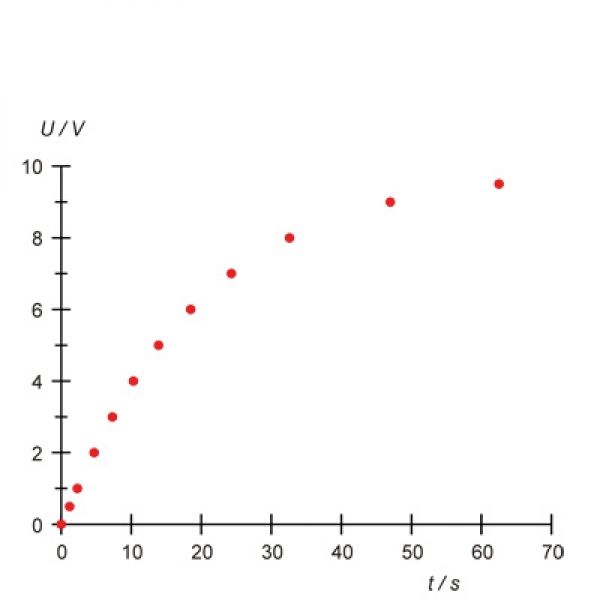

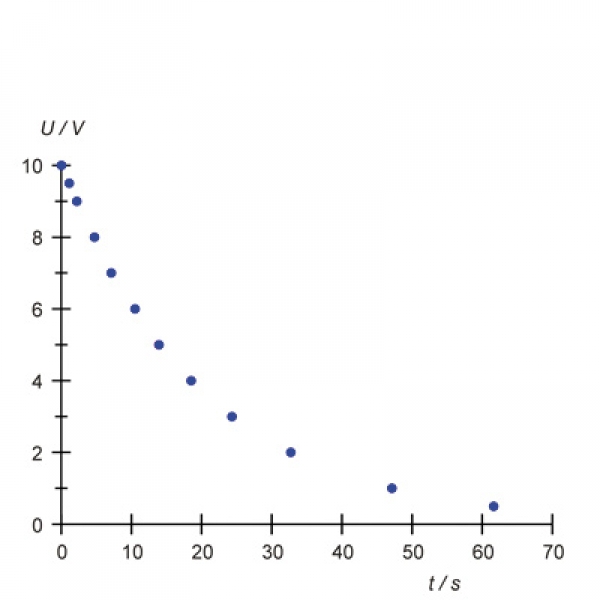

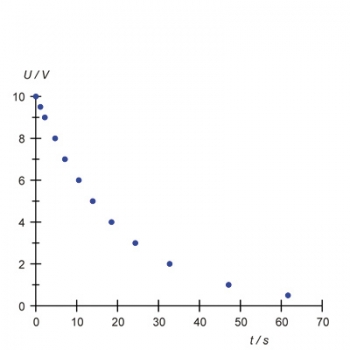

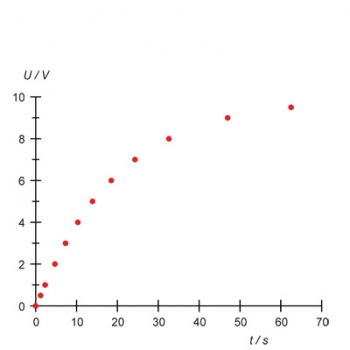

• Messung der Lade- und Entladekurven von RC-Paaren
• Bestimmung der integrierten Widerstände

• Bestimmung der integrierten Kondensatoren

• Bestimmung des Wertes eines Elektrolyt-Kondensators

• Abschätzung der Prellzeiten
