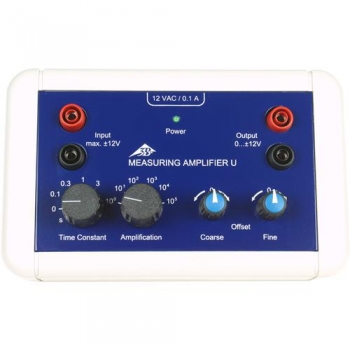

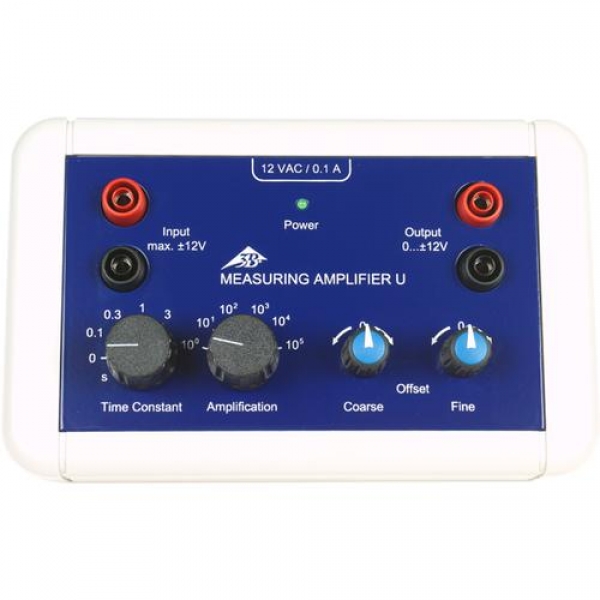

Messverstärker U 230 V, 50/60 Hz, (1020742 U8557560-230)

Messverstärker U 230 V, 50/60 Hz, (1020742 U8557560-230)

Versandkostenfreie Lieferung!

Hier klicken und kostenfreies! Angebot anfordern

Der Messverstärker U verstärkt Messsignale geringer Amplitude aus niederohmigen Signalquellen zur Messung mit einem beliebigen Spannungsmessgerät oder Oszilloskop.

Bei Verwendung eines externen Shuntwiderstandes lassen sich auch kleine Ströme messen. Offsetspannungen können mit Offsetstellern für Grob- und Feineinstellung kompensiert werden.

Die Verstärkung ist in Stufen von 0 bis 5 Zehnerpotenzen wählbar.

411,67 EUR
incl. 19 % MwSt.
345,94 EUR
exkl. 19 % MwSt.
exkl.Versandkosten
Sperrgut-Zuschlag: 0,00
 Stück
2 Wochen
Lieferzeit: 2 Wochen
Art.Nr.: 1020742
Gewicht: 1.00 Kg
Hier klicken und kostenfreies! Angebot anfordern


Hochfrequentes Rauschen oder andere Störsignale werden durch einen Tiefpass mit stufenweise umschaltbarer Zeitkonstante zwischen 0 und 3 s herausgefiltert.

Die ausgegebene Spannung hat das gleiche Vorzeichen wie die Eingangsspannung.

Eingangswiderstand:                10 kOhm
Ausgangswiderstand:               300 Ohm
Offsetspannungsdrift:      < 2 μV/K (nach ca.
15 min. Betriebszeit)
Verstärkungsfaktoren:               100; 101; 102; 103; 104; 105
Toleranz der
Verstärkungsfaktoren:               < 2,5 %
Eingangsspannung:                 max. ±12 V
(überlastgeschützt
bis 100 V kurzzeitig)
Ausgangsspannung:                0 … ±12 V
(kurzschlussfest)
Stromversorgung
(über mitgeliefertes
Steckernetzgerät):                      12 V AC
Umgebungstemperatur:            5°C ... 23°C … 40°C
Lagertemperatur:                        -20 … 70°C
Rel. Luftfeuchtigkeit:                 <85%
ohne Kondensation
Gebrauchslage:                          waagerecht
Verschmutzungsgrad:               2
Schutzart:                                    IP20
Abmessungen:                           ca. 170x105x50 mm3
Masse:                                         ca. 335 g


Mess- und Frequenzbereiche (bezogen auf 1 V Ausgangsspannung)

Verstärkung Eingangs-spannung Strom durch
RShunt = 100 Ohm
Frequenz
100 1 V 10 mA 0 … 25 kHz
101 100 mV 1 mA 0 … 25 kHz
102 10 mV 100 µA 0 … 25 kHz
103 1 mV 10 µA 0 … 20 kHz
104 100 µV 1 µA 0 … 7 kHz
105 10 µV 100 nA 0 … 7 kHz


Grenzfrequenzen des zuschaltbaren Tiefpasses

Zeitkonstante Grenzfrequenz
0,0 s s. Tab. 1
0,1 s 1,6 Hz
0,3 s 0,5 Hz
1,0 s 0,16 Hz
3,0 s 0,05 Hz
