Optische Telekommunikation, Gerätesatz

Versandkostenfreie Lieferung!

Vollständiges Experimentiersystem zur quantitativen Untersuchung der Optischen Übertragung eines Signals und des optischen Multiplexings und Demultiplexings.

Themen:

• Glasfaser und optische Telekommunikation
• Öffnungswinkel und Optimierung der Einkopplung in ein Glasfaserkabel
• Absorption, Einfluss der Übertragungslänge
• Ein- und Auskopplungsverluste
• Beugung an einem optischen Gitter und optisches Multiplexing.
• Dichroitische Filter und optisches Demultiplexing
• Spektrale Zusammensetzung von Lichtquellen
• Spektrale Zerlegung und Wiedervereinigung
• Farb- und Interferenzfilter
• Signalformung und -anpassung
• Bandbreite und Grenzfrequenz
• Berechnung der theoretischen Bandbreite
• Optische Diaphonie

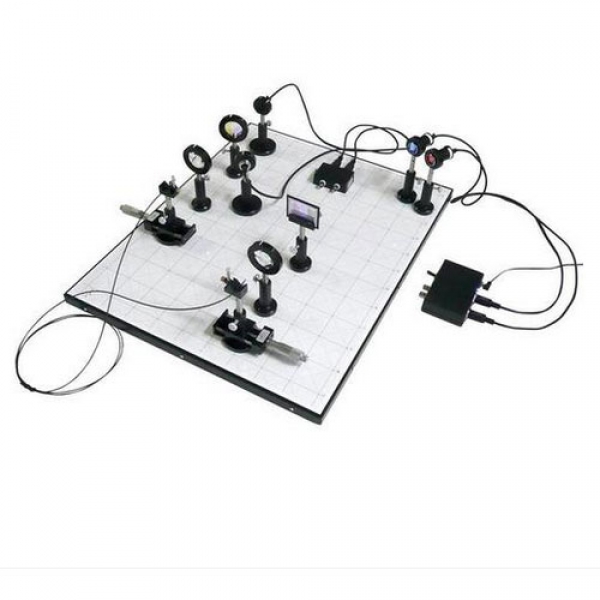

Vollständiges Experimentiersystem zur quantitativen Untersuchung der Optischen Übertragung eines Signals und des optischen Multiplexings und Demultiplexings. Für den zweidimensionalen optischen Aufbau hoher Präzision steht ein magnethaftender Tisch mit beschreibbarer Oberfläche und vorgezeichnetem Raster zur Verfügung.

Optik-Tisch:
Nutzbare Fläche: 600x480 mm²
Rasterlinien: 0°, 45°, 90°, 135°
Raster, Teilstrich: 5 cm, 1 cm
Masse: ca. 6 kg

Lieferumfang:
1 Optik-Tisch, 600x480 mm², magnethaftend
8 Optik-Reiter mit Magnetfuß
2 Verschiebereiter, l = 25 mm, mit Magnetfuß
1 LED mit Kollimatorlinse, in Fassung auf Stiel, rot
1 LED mit Kollimatorlinse, in Fassung auf Stiel, blau
1 Elektronischer Signalsender, einschließlich Netzgerät
1 Elektronischer Signalempfänger, einschließlich Netzgerät
2 Phototransistoren in Fassung auf Stiel
1 Glasfaserkabel mit SMA-Steckern, 1 m
1 Beugungsgitter, 600 Linien/mm
1 Diochroitischer Filter in Fassung auf Stiel, blau
1 Diochroitischer Filter in Fassung auf Stiel, gelb
2 Sammellinsen in Fassung auf Stiel, f = 50 mm, 40 mm Ø
1 Klemmhalter für Beugungsgitter, auf Stiel
Komponentenhalter und Federklemmen
