SEG Elektronik

Versandkostenfreie Lieferung!

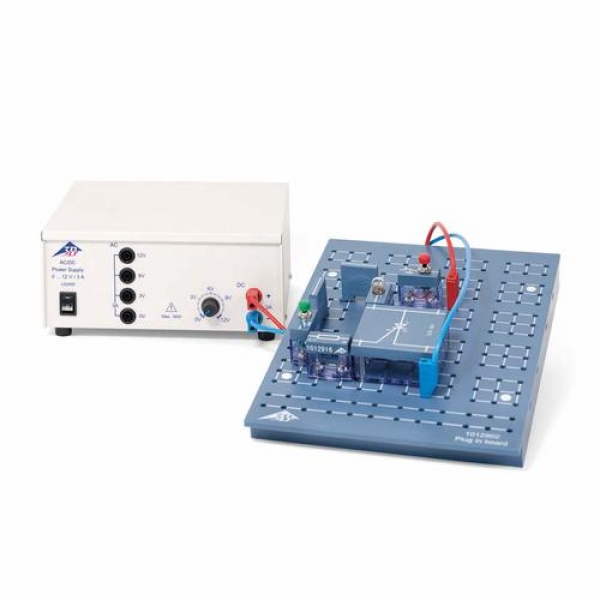

Gerätesatz zur Durchführung von 11 grundlegenden Schülerexperimenten aus der Elektronik. In stabiler Kunststoffbox mit gerätegeformter Schaumstoffeinlage und transparentem Deckel. Die Schaltungen werden mit Bauelementen im Steckergehäuse auf einer Steckplatte aufgebaut. Die Stromversorgung erfolgt über ein externes Netzgerät. Einschließlich CD mit Experimentieranleitungen.

Lieferumfang:

• 1 Satz 10 Brückenstecker
• 1 Widerstand 100 Ω, 2W
• 1 Widerstand 470 Ω, 2 W
• 1 Widerstand 1 kΩ, 2 W
• 1 Widerstand 4,7 kΩ, 2 W
• 1 Widerstand 47 kΩ, 0,5 W
• 1 Elektrolytkondensator 100 µF, 35 V
• 1 Elektrolytkondensator 470 µF, 16 V
• 1 Lampenfassung E10, oben
• 1 Satz 10 Glühlampen, 12 V; 100 mA
• 1 Satz 10 Glühlampen, 4 V; 40 mA
• 1 Kippschalter, einpolig
• 1 einpoliger Tastschalter, Öffner
• 1 einpoliger Tastschalter, Schließer 4 Si-Dioden 1N 4007
• 1 Ge-Diode
• 1 Z-Diode ZPD 6,2
• 1 LED grün
• 1 LED, rot
• 1 Fotowiderstand LDR 0,5
• 1 NTC- Widerstand 2,2 kΩ
• 1 PTC- Widerstand 100 Ω
• 1 Potentiometer 220 Ω, 3 W
• 1 NPN-Transistor BD 137
• 1 PNP-Transistor BD 138
• 1 FET-Transistor BF 244
• 1 Thyristor TYN 1012
• 1 Umschalter, einpolig
• 1 Kopfhörer, In-Ohr

Inklusive 11 Experimentieranleitungen zur Elektronik:



• Kennlinien einer Halbleiterdiode
• Kennlinie einer LED
• Kennlinie einer Z-Diode
• Überprüfung des Sromflusses bei einem Transistor
• Kennlinien eines Transistors
• LDR Fotowiderstand
• Thyristor im Gleichstromkreis
• Temperaturverhalten eines NTC- und eines PTC-Widerstandes
• Verzögerte Schaltvorgänge
• Kennlinien eines Feldeffekttransistors
• Brumm-Überprüfung
