SW-Paket Sensorik (230 V, 50/60 Hz)

Versandkostenfreie Lieferung!

Ausstattungspaket aus zwei dynamischen Kraftsensoren und einem Verstärkerboard zur Aufzeichnungen und Analyse mechanischer Schwingungen mit einem Standardoszilloskop.

Die Kraftsensoren können an Stativstangen mit 10 mm Durchmesser oder der Traverse SW befestigt werden und erfassen dynamisch Kräfte in Achsenrichtung.

Im Verstärkerboard werden die Signale beider Kraftsensoren zur Aufzeichnung aufbereitet und die Phasenlage zwischen den Schwingungen beider Signale ausgewertet und als Gleichspannungssignal ausgegeben.

Bei Anschluss des Verstärkerboards MEC an das USB-Oszilloskop 2x 50 MHz (1017264) ergibt sich die Möglichkeit, die Messsignale mit der Oszilloskop-Software auf einem PC ausführlich zu analysieren und auszuwerten.

Dynamischer Kraftsensor:
Maximale Kraft: 5 N
Frequenzbereich: 0,3–200 Hz
Anschluss: Klinkenstecker 3,5 mm
Abmessungen: 52x37x26 mm³

Verstärkerboard MEC:
Eingangsbuchsen: Klinkenbuchse 3,5 mm
Ausgangsbuchsen: BNC
Abmessungen: 65x100x40 mm³

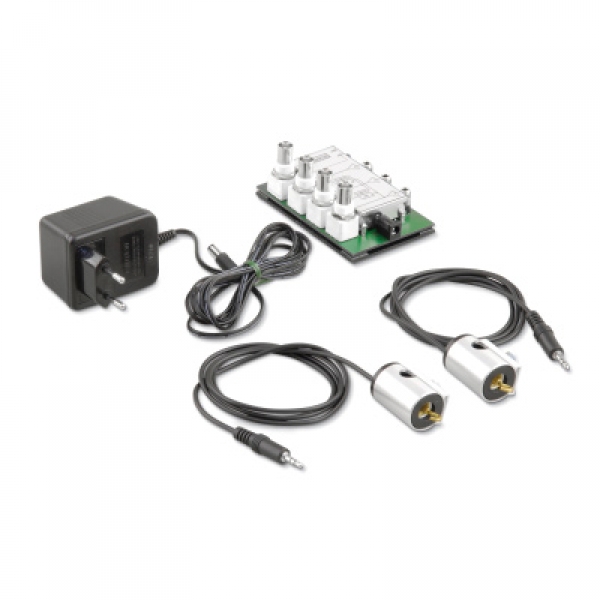

Lieferumfang:
2 Dynamische Kraftsensoren
1 Verstärkerboard MEC
1 Steckernetzgerät 12 V AC, 700 mA
2 HF-Kabel
