Staubmarkenregistrierung, Gerätesatz

Versandkostenfreie Lieferung!

Registrierung ebener Bewegungen nach dem Staubmarkenverfahren.

Eine Schreibelektrode wird gleitend auf einer ebenen, isolierten Gegenelektrode, der Spurenplatte, geführt, die gleichmäßig mit Schwefelstaub bedeckt ist.
Unter dem Einfluss der an den Elektroden anliegenden Wechselspannung wird der Schwefelstaub je nach Polarität von der Schreibelektrode elektrostatisch angezogen oder abgestoßen.

So wird eine Spur aus Marken mit konstantem Zeitabstand auf der Spurenplatte gezeichnet, deren räumlicher Abstand von der Geschwindigkeit der Schreibelektrode abhängt.

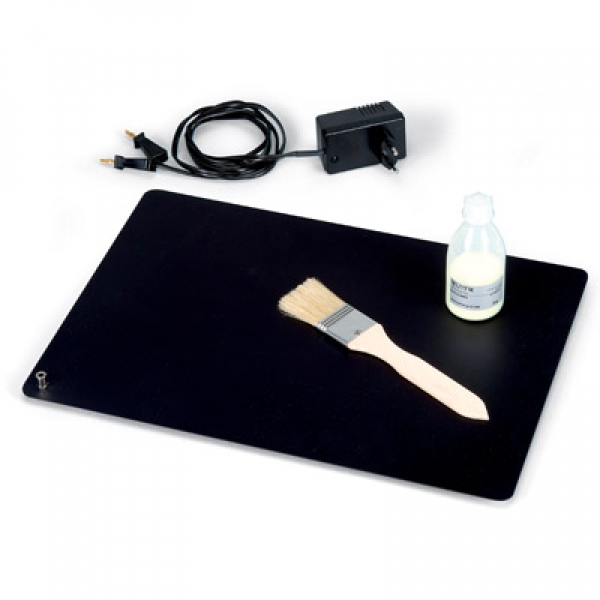

Gerätesatz bestehend aus einer isolierten Spurenplatte mit 4-mm- Anschlussbuchse, einem Taktgeber und Transformator mit zwei sekundärseitigen 4-mm-Steckern, 35 g Schwefelpulver und einem flachen Pinsel.

Transformator: Sicherheitstrenntrafo, kurzschlussfest
Ausgangsspannung: 115 V – 230 V, berührungsungefährlich
Schutzwiderstand: 1 MΩ
Abmessungen der Spurenplatte: 390x270 mm²
