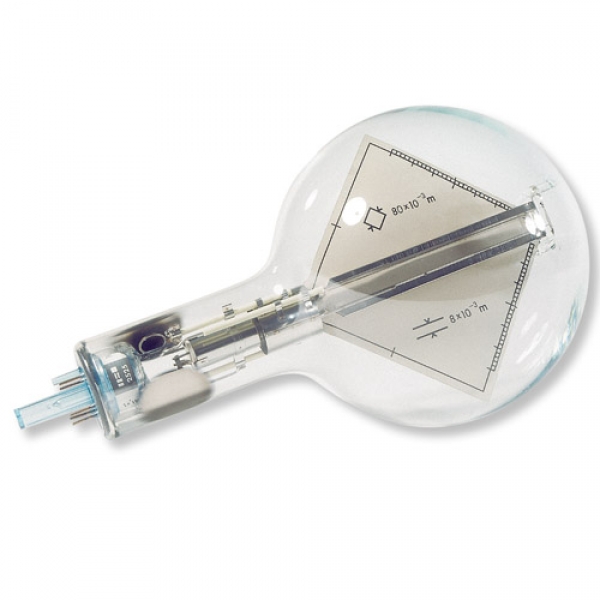

Thomson-Röhre S

Versandkostenfreie Lieferung!

Zur Untersuchung von Elektronenstrahlen in elektrischen und magnetischen Feldern. Bestimmung der spezifischen Ladung e/m mittels Kompensation der magnetischen durch die elektrostatische Ablenkung oder durch Bestimmung des Krümmungsradius der Elektronen im magnetischen Feld. Abschätzung der Geschwindigkeit der Elektronen.

Über einen eingebauten Plattenkondensator können die Elektronenstrahlen elektrostatisch und durch Verwendung der Helmholtzspulen (U18105) magnetisch abgelenkt werden.

Der Elektronenstrahlverlauf wird auf einem Fluoreszenzschirm mit Maßstab, der 10° gegen die Strahlachse geneigt ist, sichtbar gemacht.

Katodenheizspannung: Uh < 7,5 V, Ih < 0,4 A
Anodenspannung: Ua < 5 kV
Anodenstrom: typ. Ia = 0,2 mA bei Ua = 4 kV
Ablenkspannung: U < 350 V

Zusätzlich erforderlich:
Röhrenhalter S (Artikelnummer: 1014525)
Helmholtzspulenpaar (Artikelnummer: 1000611)
Hochspannungs-Netzgerät, 5 kV (Artikelnummer: 1003310)
DC-Netzgerät 0 – 500 V (230 V, 50/60 Hz) (Artikelnummer: 1003308)
