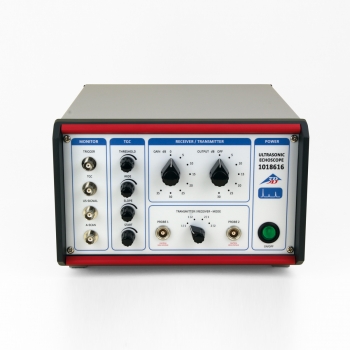

Ultraschall-Echoskop GS200

Versandkostenfreie Lieferung!

Betriebsgerät zur Durchführung von Ultraschallexperimenten im Reflexionsbetrieb (Impuls-Echo) oder im Durchschallungs-Mode mit den Ultraschallsonden 1 MHz (Artikelnummer: 1018617), 2 MHz (Artikelnummer: 1018618) und 4 MHz (Artikelnummer: 1018619).

Mit eingebauter Sende- und Empfangseinheit, laufzeitabhängiger Verstärkung (TGC, Time–Gain Control), integriertem Analog-Digital-Wandler und Mikroprozessor.
Anschluss an einen Mess- und Auswerte-Computer über die USB-Schnittstelle. Anschluss der Ultraschallsonden über robuste Snap-In-Buchsen. Automatische Sondenerkennung.

Ausgleich von Intensitätsverlusten des durch einen Festkörper oder eine Flüssigkeit laufenden Ultraschallimpulses durch TGC mit frei wählbarem Schwellenwert, Startpunkt, Endpunkt und Anstieg der TGC.
Die wichtigsten Funktionssignale (Trigger, TGC, A-Scan-Signal (Amplitudensignal), US-Signal) stehen über BNC-Buchsen auf der Frontseite des Gerätes zur Verfügung.

Einschließlich Mess- und Auswertesoftware für Windows-Betriebssysteme. Bildschirmdarstellung des Ultraschallsignals (Echogramm) und des zeitgleichen TGC-Signals, wobei im Echogramm das A-Scan-Signal, das US-Signal oder beide gleichzeitig als Funktion der Zeit oder Eindringtiefe aufgezeichnet werden können.
Anzeige aller aktuell eingestellten Geräteparameter (Betriebsart, Sendepegel, Verstärkung, angeschlossene US-Sonden),Berechnung des Frequenzspektrums des US-Signals (FFT) und des Cepstrums, Darstellung von 2-dimensionalen Ultraschall-Schnittbildern (B-Bild) und des zeitlichen Verlaufs von sich bewegenden Reflexionsschichten (Time-Motion-Verfahren).

Ultraschallsonden nicht im Lieferumfang enthalten.

Frequenzbereich: 1 – 5 MHz
Sendesignal: Dirac-Impuls (<1 µs, 0 – 300 V)
Sendeleistung:  0 – 30 dB, in 5 dB Schritten
Verstärkung: 0 – 35 dB, in 5 dB Schritten
TGC: Kontinuierlich einstellbarer Schwellenwert, Start, Anstieg und zeitliche Länge, max. Verstärkung ca. 32 dB
Ausgänge (Vorderseite): TGC, Trigger, US-Signal, A-Scan-Signal jeweils über BNC-Buchse
Sondenanschlüsse:  2; wahlweise für Sende-, Empfangs- oder gleichzeitigen Sende- und Empfangs-Betrieb
PC-Anschluss: USB
Abtastrate: 10, 25, 50 und 100 MHz
Leistungsaufnahme:  ca. 20 VA
Netzspannung: 100 – 240 V, 50/60 Hz
Abmessungen: ca. 226x169x325 mm³


Themen:

• Ausbreitung von longitudinalen und transversalen Ultraschallwellen in Festkörpern
• Bestimmung der longitudinalen und der transversalen Schallgeschwindigkeit in Festkörpern
• Bestimmung von Schermodul, Elastizitätsmodul und Poisson-Zahl
• Schallschwächung in Festkörpern und in Flüssigkeiten
• Frequenzabhängigkeit der Schallschwächung
• Laufzeitabhängige Verstärkung
• Frequenzabhängigkeit des Auflösungsvermögen
• Aufnahme von B(Brightness)-Bildern
• Aufnahme von Ultraschallreflexen an bewegten Grenzschichten (Time-Motion-Mode)
• Vermessung von Störstellen

zusätzlich erforderlich:

• Gerätesatz "Ultraschall in Festkörpern" (Artikelnummer: 1002584)

• Ultraschallsonde 1 MHz, GS200 (2x) (Artikelnummer: 1018618)
