Waltenhofensches Pendel

Zur Demonstration der Wirbelstrombremse und ihrer Wirkung.
Ein Pendelkörper aus einer massiven Metallscheibe pendelt zwischen den Polen eines ausgeschalteten Elektromagneten hindurch.

Wird nun der Magnet eingeschaltet, kommt die Pendelbewegung der Scheibe aufgrund des Magnetfeldes innerhalb kurzer Zeit zum Stillstand.
Besitzt die Scheibe Schlitze verzögert sich die Zeit zum Stillstand, d.h. die Bremswirkung ist stark reduziert.

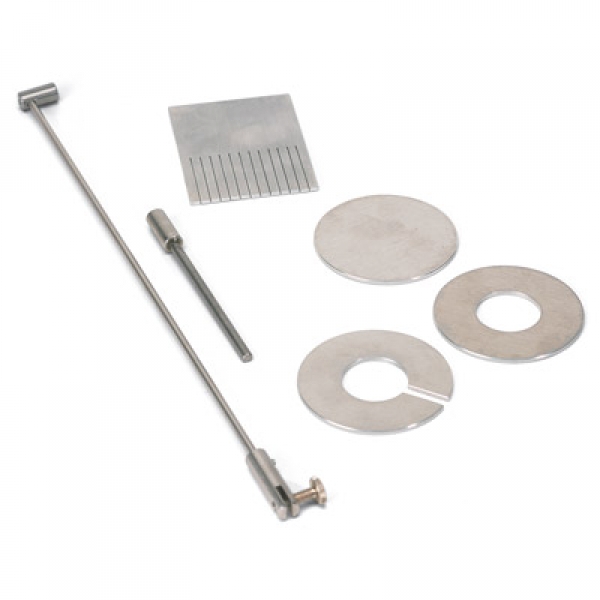

Gerätesatz bestehend aus Pendelstab und vier Aluminium-Pendelscheiben unterschiedlicher Form Rechteck, Rechteck geschlitzt, Kreisscheibe, Ring und Ring geschlitzt.

Rechteck: 100x60 mm
Ring: 30 mm Øinnen, 60 mm Øaußen


Zusätzlich erforderlich:

• DC-Netzgerät 0-20 V, 0-5 A (230 V, 50/60 Hz) (Artikelnummer: 1003312)
• Experimentierkabel 1 mm², Satz 15 (Artikelnummer: 1002840)
• Paar Polschuhe D (Artikelnummer: 1000978)
• Spule D mit 1200 Windungen (Artikelnummer: 1000989)
• Stativfuß, 3-Bein, 150 mm (Artikelnummer: 1002835)
• Stativstange, 750 mm (Artikelnummer: 1002935)
• Transformatorkern D (Artikelnummer: 1000976)
• Universalmuffe (Artikelnummer: 1002830)
