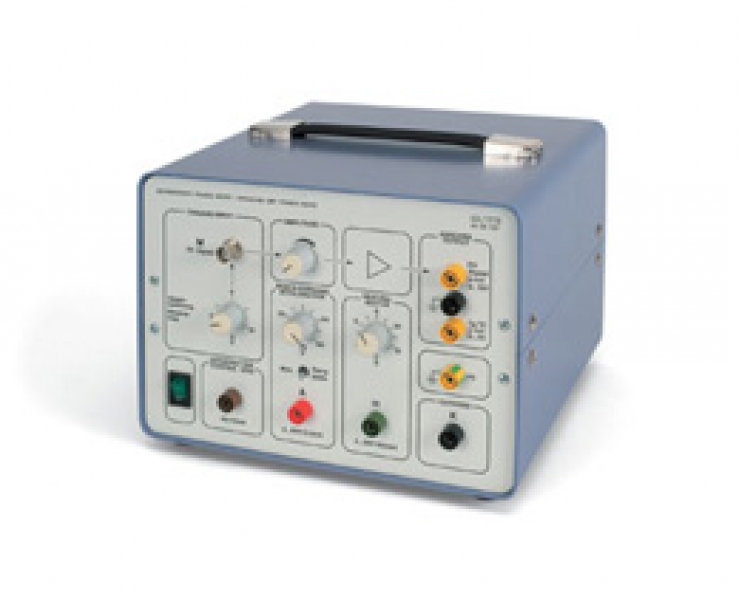

Betriebsgerät für Franck-Hertz-Experiment (230 V, 50/60 Hz)

Versandkostenfreie Lieferung!

Die Quantelung der Energie sowie die Erzeugung, Registrierung und Auswertung von Spektren und die damit verbundene experimentelle Bestätigung von Modellen sind Bestandteil der meisten Curricula auf der ganzen Welt.

Das bekannte Experiment von Franck und Hertz aus dem Jahre 1913 ist von grundlegender Bedeutung für den Nachweis diskreter Energiezustände der Atome.

Energieversorgungsgerät zum Betrieb der Franck-Hertz-Röhre mit Quecksilberfüllung U8482150 und Franck-Hertz Röhre mit Neonfüllung U8482220.

Das Gerät liefert alle notwendigen Versorgungsspannungen zum Betrieb der Röhren und hat einen eingebauten empfindlichen Gleichstromverstärker zur Messung des Auffängerstroms.

Die Beschleunigungsspannung kann sowohl manuell als über eine Sägezahnspannung dem Gerät entnommen werden.
Für den Anodenstrom und die Beschleunigungsspannung stehen zusätzliche analoge Messausgänge zur Verfügung.

Heizspannung: 4 bis 12 V kontinuierlich einstellbar
Steuerspannung: 9 V, 10 mA
Beschleunigungsspannung: 0 bis 80 V
Betriebsarten: manuell, kontinuierlich einstellbar
Sägezahn (ca. 60 Hz)
Gegenspannung: 1,2 bis 10 V kontinuierlich einstellbar
Analogausgänge:
Signalausgang: 0 bis 12 V, 7 nA/V
Beschleunigungsspannung: UB/10 für Oszilloskop
Anschlüsse: über 4-mm-Sicherheitsbuchsen
Abmessungen: 160x132x210 mm
Masse: 2,4 kg


zusätzlich erforderlich:

• Franck-Hertz-Röhre mit Hg-Füllung und Heizofen (230 V, 50/60 Hz) (Artikelnummer: 1006795)

• HF-Kabel, 1m (Artikelnummer: 1002746)

• HF-Kabel, BNC/4-mm-Stecker (Artikelnummer: 1002748)

• Experimentierkabel 1 mm², Satz 15 (Artikelnummer: 1002840)
