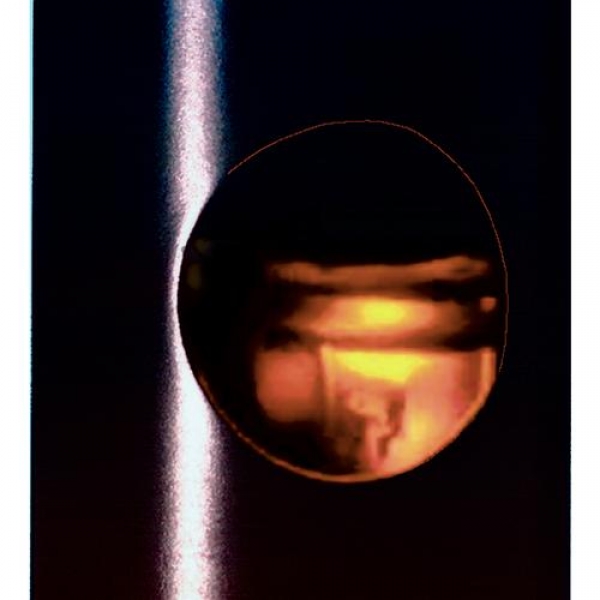

Es wird die Anregungsenergie des 3P0- bzw. 3S1-Zustandes bei ca. 19 eV bestimmt. Diese Zustände regen sich durch Emission von sichtbarem Licht über Zwischenniveaus bei Anregungsenergien von ca. 16,7 eV in den Grundzustand ab. Das emittierte Licht liegt im gelb-rötlichen Bereich. Bei der hier verwendeten Franck-Hertz-Röhre entstehen planparallele Leuchtschichten zwischen Steuergitter und Beschleunigungsgitter, die durch ein Fenster beobachtet werden können.

Produktinformationen:

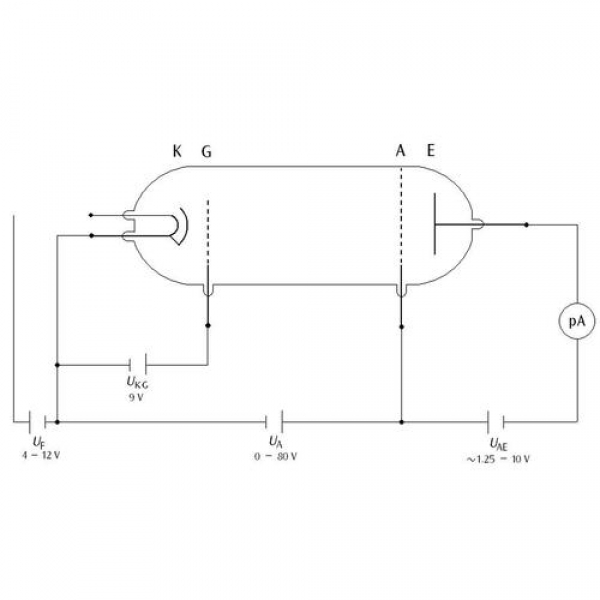

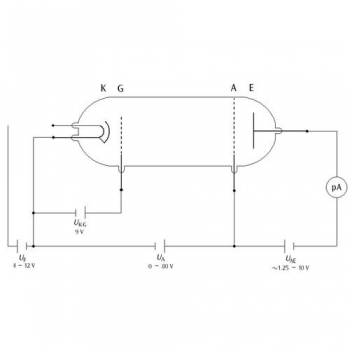

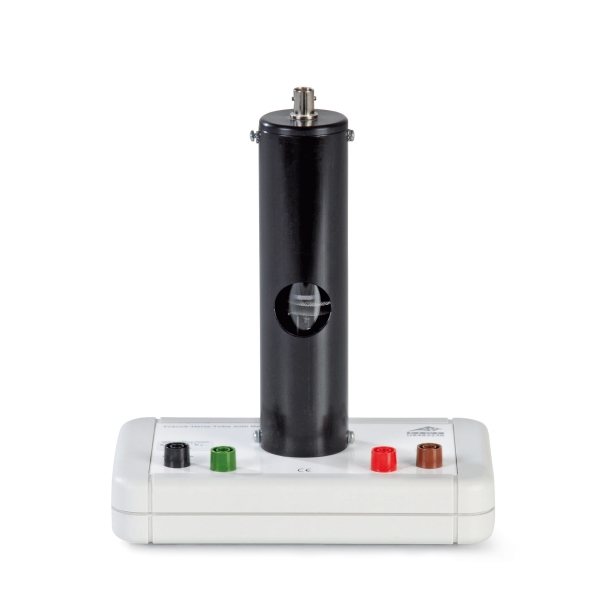

Die Franck-Hertz-Röhre mit Neon-Füllung kann bei Raumtemperatur betrieben werden. Sie ist eine Tetrode mit indirekt geheizter Kathode, netzförmigem Steuergitter, netzförmigem Beschleunigungsgitter und Auffängerelektrode. Montiert ist sie auf einem Sockel mit farblich gekennzeichneten Anschlussbuchsen für Heizung, Steuergitter und Anodengitter. Der Auffängerstrom wird an der BNC-Buchse am oberen Ende des Abschirmzylinders abgegriffen.
Zwischen der Anschlussbuchse für die Beschleunigungsspannung und der Anode der Röhre ist ein Begrenzungswiderstand (10 kΩ) fest eingebaut. Durch ihn ist die Röhre geschützt, falls sie bei zu hoher Spannung durchzünden sollte. Gleichzeitig ist der Widerstand so dimensioniert, dass der Spannungsabfall an diesem Widerstand bei der Messung vernachlässigt werden kann.

Technische Daten:

• Heizspannung:     4 − 12 V
• Steuerspannung:     9 V
• Beschleunigungsspannung:     max. 80 V
• Gegenspannung:     1,2 − 10 V
• Röhre:     ca. 130 mm x 26 mm Ø
• Anschlusssocke inkl. Röhre:  ca. 190 mm x 115 mm x 115 mm
• Masse:      ca. 450 g

Empfehlung: Wir bieten zum Thema "Nachweis diskreter Energiezustände in Atomen" drei für die Schul- und Hochschulausbildung zusammengestellte Komplettexperimente (230 V bzw. 115 V) mit detaillierter Experimentierbeschreibung an:

Artikel-Nr. / Experiment

• 8000711     Franck-Hertz-Experiment an Quecksilber (115 V, 50/60 Hz)
• 8000712     Franck-Hertz-Experiment an Quecksilber (230 V, 50/60 Hz)
• 8000713     Franck-Hertz-Experiment an Neon (115 V, 50/60 Hz)
• 8000714     Franck-Hertz-Experiment an Neon (230 V, 50/60 Hz)
• 8000715     Kritische Potentiale (115 V, 50/60 Hz) – Bestimmung der Anregungs- und Ionisationsenergien in der Elektronenhülle eines Atoms
• 8000716     Kritische Potentiale (230 V, 50/60 Hz) – Bestimmung der Anregungs- und Ionisationsenergien in der Elektronenhülle eines Atoms

* * *
